مجمّع الغبار الحلزوني

نظرة عامة على مجمّع الغبار الحلزوني

تم استخدام جامع الغبار الحلزوني أو فاصل الغبار الحلزوني منذ عام 1885. وقد تطور إلى أشكال مختلفة. واعتمادًا على كيفية دخول تدفق الهواء، يمكننا تقسيم الإعصار إلى فئتين. وهما المدخل العرضي والمدخل المحوري. في ظل نفس فقدان الضغط، يمكن للمدخل المحوري التعامل مع ما يقرب من ثلاثة أضعاف حجم الغاز في المدخل التماسي. كما أنه يوفر توزيعًا أكثر اتساقًا لتدفق الهواء.

مبدأ عمل الفاصل الحلزوني

يستخدم فاصل الأعاصير الحلزوني قوة الطرد المركزي الناتجة عن تدفق الهواء الدوَّار لفصل جسيمات الرماد عن تدفق الهواء، وتستخدم لفصل الجسيمات التي يزيد حجم جسيماتها عن 5-10 ميكرومتر.

لها تاريخ يمتد لأكثر من 100 عام في الصناعة.

كل مكون من مكونات فاصل الأعاصير له نسبة حجم معينة. يمكن أن يؤثر كل تغيير في علاقة النسبة على كفاءة وفقدان الضغط لمجمعات الغبار الحلزونية. من بينها، قطر الإعصار، وحجم مدخل الهواء، وقطر أنبوب العادم هي العوامل المؤثرة الرئيسية.

https://pin.it/1qd5rdlR5

تركيبة نظام الإعصار الحلزوني

يتكون مجمّع الغبار الحلزوني من أنبوب مدخل هواء، وأنبوب عادم، وأسطوانة، ومخروط، وقادوس رماد.

في ظل ظروف التشغيل العادية، تكون قوة الطرد المركزي المؤثرة على الجسيمات من 5 إلى 2500 ضعف قوة الجاذبية، وبالتالي فإن كفاءة مجمع الغبار الحلزوني أعلى بكثير من كفاءة غرفة الترسيب بالجاذبية. واستنادًا إلى هذا المبدأ، تم بنجاح تطوير إعصار حلزوني بكفاءة إزالة الغبار تزيد عن 90%. ومن بين مجمعات الغبار الميكانيكيةمجمعات الغبار الحلزونية فعالة للغاية.

وهو مناسب لإزالة الغبار غير اللزج وغير الليفي، ويستخدم في الغالب لإزالة الجسيمات الأكبر من 5 ميكرومتر. كما يتميز جهاز الإعصار الحلزوني المتوازي متعدد الأنابيب بكفاءة إزالة الغبار 80-85% للجسيمات التي يبلغ حجمها 3 ميكرومتر.

تتكون مجمعات الغبار الحلزونية من مواد معدنية أو خزفية خاصة تقاوم درجات الحرارة العالية والتآكل والتآكل. ويمكن أن يعمل نظام الإعصار الحلزوني في درجات حرارة تصل إلى 1000 درجة مئوية وضغوط تصل إلى 500×10^5 باسكال.

وبالنظر إلى الجوانب التقنية والاقتصادية، فإن نطاق التحكم في فقدان الضغط يتراوح بشكل عام بين 500-2000Pa. ولذلك، فإنه يصنف كمجمع غبار متوسط الكفاءة ويمكنه تنقية غاز المداخن بدرجة حرارة عالية.

الميزات الهيكلية للإعصار الحلزوني

① حجرة جانبية مستقيمة تنظف بفعالية ظاهرة حلقة الرماد العلوية وتقاوم الانسداد.

② هيكل مخروطي يشبه الأسطوانة المستقيمة ينظف تشكيل حلقة الرماد السفلية. وهو يتجنب ظاهرة ارتداد جزيئات الرماد الخشنة في مناطق التآكل الموضعي، وبالتالي يحسن كلاً من عمر الخدمة وكفاءة إزالة الغبار.

③ يمنع تصميم جهاز الإعصار الحلزوني الطيران الثانوي بشكل فعال.

المواصفات الفنية

المشروع	الطراز	سرعة هواء المدخل m/ثانية			فقدان الضغط		الأبعاد (مم)	الوزن (كجم)
		12	15	18	النوع X	النوع Y		النوع X	النوع Y
معالجة حركة المرور متر مكعب/ساعة	YX-5.5.5	1000	1200	1500	44-99	49-111	Φ552×950	94	84
	YX-7.5	2000	2500	3000			Φ762×1360	161	145
	YX-9.6	3000	3800	4500			Φ996×1640	262	235
	YX-11	4000	5000	6000			Φ111×1880	341	310
	YX-12	4900	6100	7300			Φ1230×2090	416	376
	YX-13	5700	7100	8600			Φ1330×2225	497	447
	YX-14	6700	8400	10100			Φ1445×2420	568	512
	YX-15	8300	10400	12500			Φ1599×2685	697	617
	YX-16	1000	12600	15200			Φ1765×2950	840	765
	YX-17	11500	15200	17200			Φ1890×3165	989	903

منطقة تطبيق الإعصار الحلزوني

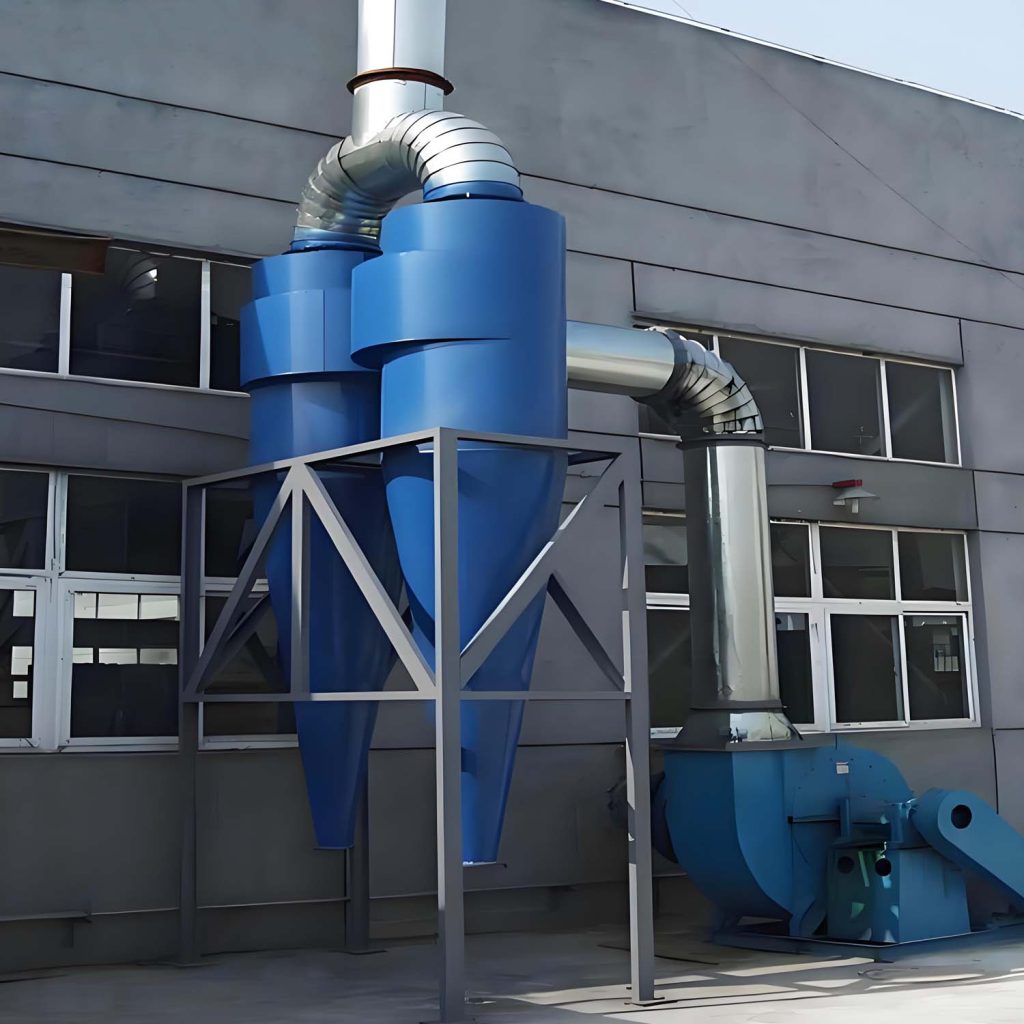

يتميز مجمع الغبار الحلزوني بهيكل بسيط وتكلفة منخفضة وسهولة التركيب والصيانة. إنه مناسب بشكل أساسي لجزيئات الرماد الكبيرة، والرماد الجاف غير الليفي، وهو مناسب للصهر والصب والسفع الرملي ومواد البناء والصناعات الحرارية وغيرها من الصناعات. يحتوي فاصل الإعصار الحلزوني على أشكال أحادية الأنبوب ومزدوجة الأنبوب ومتعددة الأنابيب وفقًا لحجم حجم الهواء.

تقدم داركو أنواعًا مختلفة من مجمعات الغبار الحلزونية الصناعية لمختلف متطلبات العمليات والظروف البيئية. عند الاختيار، من الضروري التهيئة وفقًا لاحتياجات التطبيق المحددة.

1. حسب الشكل الهيكلي

فاصل حلزوني واحد: الشكل الأساسي، وهو مناسب لجمع الغبار على نطاق صغير.

فاصل متعدد الأعاصير: تتألف من وحدات إعصارية متعددة، تُستخدم عادةً لجمع الغبار على نطاق واسع، مما يعزز قدرة المعالجة.

2. حسب اتجاه تدفق الهواء

فاصل حلزوني محوري: يتحرك تدفق الهواء على طول محور الإعصار الحلزوني، مما يوفر كفاءة فصل أعلى.

فاصل حلزوني متقاطع التدفق: يدخل تدفق الهواء بزاوية إلى محور الإعصار، وهو مناسب للتعامل مع أنواع محددة من الجسيمات.

3. حسب كفاءة الفصل

فاصل حلزوني عالي الكفاءة: مصمم لالتقاط الجسيمات الدقيقة، مما يوفر كفاءة فصل عالية.

فاصل حلزوني منخفض الكفاءة: مناسب لجمع الجسيمات الأكبر حجمًا، مع كفاءة فصل أقل.

4. حسب طريقة المدخل

فاصل الإعصار الحلزوني ذو المدخل الجانبي: يدخل تدفق الهواء من الجانب، وهو مناسب لمتطلبات عملية محددة.

فاصل الإعصار الحلزوني ذو المدخل العلوي: يدخل تدفق الهواء من الأعلى، ويستخدم عادةً في بعض التطبيقات الخاصة.

5. حسب مجال التطبيق

فاصل الإعصار الحلزوني لصناعة الأسمنت: مصمم خصيصاً لإنتاج الأسمنت والتعامل مع غبار الأسمنت.

فاصل الإعصار الحلزوني للصناعات المعدنية: يُستخدم في عمليات صهر المعادن وسبكها.

فاصل الإعصار الحلزوني للصناعات الكيميائية: مناسب لجمع الغبار في التفاعلات الكيميائية والعمليات الصيدلانية.

6. حسب نوع الغاز المعالج

فاصل حلزوني عالي الحرارة: قادر على التعامل مع الغازات عالية الحرارة، ومناسب لبعض العمليات الصناعية المتخصصة.

فاصل الإعصار الحلزوني في درجات الحرارة العادية: يُستخدم لمعالجة الغازات في درجات الحرارة العادية، مع نطاق واسع من قابلية التطبيق.

للمزيد من المعلومات أو الاستفسارات الفنية، لا تتردد في الاتصال على الاتصال فريق المبيعات لدينا، وسنكون سعداء بمساعدتك.
