En operaciones industriales en las que la precisión en la manipulación de materiales y el control de procesos son fundamentales, compuertas motorizadas de control de caudal se han convertido en herramientas indispensables. Estos sistemas automatizados permiten una regulación precisa y fiable de sólidos a granel, polvos, líquidos y materiales granulados, minimizando los residuos, mejorando la seguridad y optimizando el rendimiento. Desde las plantas de cemento hasta las instalaciones de procesamiento de alimentos, las compuertas motorizadas ofrecen una solución escalable para las industrias que exigen precisión y eficacia. Esta completa guía explora su tecnología, aplicaciones y ventajas transformadoras en los entornos de automatización modernos.
¿Qué es una compuerta de control de caudal motorizada?

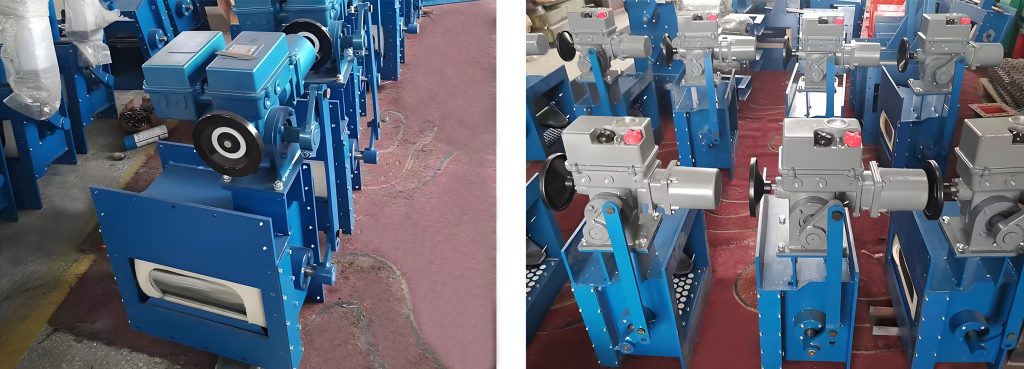

A compuerta motorizada de control de caudal es un sistema automatizado de válvulas o compuertas diseñado para regular el flujo de materiales mediante un actuador eléctrico, neumático o hidráulico. A diferencia de las compuertas manuales, estos sistemas integran motores que permiten un funcionamiento a distancia, un posicionamiento preciso y una integración perfecta con sistemas de control como PLC (controladores lógicos programables) o SCADA (control de supervisión y adquisición de datos).
Componentes básicos:
- Conjunto compuerta/cuchilla: Mecanismo deslizante, de guillotina o giratorio (por ejemplo, compuerta deslizante, compuerta de cuchilla o válvula de mariposa) que controla físicamente el paso del material.
- Actuador: Un motor eléctrico (común para la precisión) o un cilindro neumático/hidráulico que proporciona la fuerza para abrir/cerrar la compuerta.
- Controlador: Interactúa con los sensores y los sistemas de automatización de la planta para ejecutar las órdenes de posición.
- Sensores de retroalimentación: Codificadores o finales de carrera que confirman la posición de la puerta para una mayor precisión en bucle cerrado.
- Carcasa/marco: Construidas en acero inoxidable, acero al carbono o aleaciones resistentes al desgaste para soportar la abrasión/corrosión.
Tipos de puertas motorizadas:
- Puertas correderas: Cuchillas de movimiento lineal ideales para aplicaciones de alta presión o abrasivas (por ejemplo, minería, cemento).
- Puertas de cuchillos: Cuchillas finas que cortan materiales viscosos (por ejemplo, pulpa, lodos, aguas residuales).
- Válvulas de mariposa: Discos giratorios para la regulación del caudal de líquidos o gases a baja presión.
- Compuertas desviadoras: Encaminar materiales entre múltiples puntos de venta (habitual en el envasado o la distribución).
¿Cómo funcionan las compuertas motorizadas de control de caudal?
Las compuertas motorizadas convierten la energía eléctrica o del fluido en un movimiento mecánico preciso:
1. Iniciación del mando: Un operador o PLC envía una señal al controlador (por ejemplo, “Abrir a 50%”).
2. Enganche del actuador: El motor gira, accionando un engranaje o un tornillo lineal para mover la hoja de la compuerta.
3. Verificación de la posición: Los sensores transmiten datos de posicionamiento en tiempo real al controlador para mayor precisión.
4. Regulación del material: La apertura de la compuerta modula el flujo de material hacia cintas transportadoras, mezcladoras, reactores o silos.
5. Protocolos de seguridad: Las funciones de parada de emergencia, los limitadores de par y los modos a prueba de fallos (por ejemplo, cierre en caso de pérdida de alimentación) evitan atascos o derrames.
La integración de la automatización permite que estas compuertas respondan dinámicamente a variables del proceso como el peso, la presión o el caudal, lo que permite optimización en tiempo real sin intervención manual.
Aplicaciones clave en todas las industrias
1. Minería y minerales
- Controle el flujo de mineral/agregado a las trituradoras, cribas o cargadoras.
- Supresión del polvo mediante diseños de carcasa sellada.
2. Alimentos y bebidas
- Las compuertas sanitarias de acero inoxidable manipulan granos, polvos o líquidos en entornos conformes a la FDA.
- Dosificación por lotes para mezcladoras y llenadoras.
3. Productos farmacéuticos
- Dosificación precisa de ingredientes con validación GMP (Buenas Prácticas de Fabricación).
- Contención para API (principios activos farmacéuticos) peligrosos.
4. Tratamiento del agua/aguas residuales
- Desviación del caudal en la manipulación de lodos o la dosificación de productos químicos.
- Diseños resistentes a la corrosión para entornos difíciles.
5. Generación de energía
- Alimentación de calderas con carbón/biomasa.
- Sistemas de eliminación de cenizas.
6. Cemento y materiales de construcción
- Compuertas deslizantes de alto desgaste para clínker, caliza y yeso.
5 Ventajas inigualables de la motorización
- Control de caudal de precisión: Consiga una precisión de ±1% en la dosificación del material para el control de calidad y la consistencia de la receta.
- Seguridad mejorada: Elimine la manipulación manual en zonas peligrosas (por ejemplo, altas temperaturas o materiales tóxicos).
- Ahorro en mano de obra y costes: Reduzca la dependencia del operario y minimice los vertidos/residuos.
- Integración de procesos: Sincronice con básculas, sensores de nivel y plataformas IoT para flujos de trabajo de Industria 4.0.
- Durabilidad: Diseñada para más de 500.000 ciclos con un mantenimiento mínimo en condiciones extremas.
Características clave a tener en cuenta al seleccionar una puerta
- Compatibilidad de materiales:
- Revestimientos resistentes a la abrasión (por ejemplo, cerámica, uretano) para materiales arenosos.
- Acero inoxidable de grado FDA para alimentos/farmacia.
- Tipo de actuador:
- Actuadores eléctricos de precisión.
- Neumática para entornos explosivos (con certificación ATEX).
- Integridad del sellado:
- Cierre hermético (ISO 5208 Clase VI) para la contención de polvo/contaminantes.
- Interfaz de control:
- Señales Modbus, Ethernet/IP o 4-20 mA para compatibilidad con PLC.
- Accesibilidad:
- Cuchillas de desconexión rápida para su limpieza o sustitución.
Mejores prácticas de instalación y mantenimiento
Instalación:
- Alinee las compuertas perpendicularmente al flujo de material para evitar el desgaste asimétrico.
- Garantice un soporte adecuado para cargas pesadas (por ejemplo, transiciones de tolvas).
- Verifique que las conexiones eléctricas/neumáticas cumplen las normas de la planta.
Mantenimiento:
- Rutina: Inspeccione las juntas, lubrique los cojinetes y compruebe los enclavamientos de seguridad trimestralmente.
- Predictivo: Supervise las tendencias de par de los actuadores mediante sensores IIoT para anticiparse a los atascos.
- Longevidad: Sustituya los componentes sometidos a desgaste, como juntas o cuchillas, según los programas del OEM.
El futuro: Puertas inteligentes e Industria 4.0
Las puertas motorizadas están evolucionando hacia puntos finales inteligentes:
- Optimización impulsada por la IA: Los algoritmos de aprendizaje automático predicen las posiciones óptimas de las puertas basándose en datos históricos.
- Diagnóstico inalámbrico: Los actuadores habilitados para Bluetooth transmiten las métricas de rendimiento a los equipos de mantenimiento.
- Enfoque de sostenibilidad: Los motores energéticamente eficientes y los compuestos ligeros reducen la huella de carbono.
- Diseños modulares: Componentes "plug-and-play" para un reequipamiento rápido.
Conclusiones: Automatizar la eficiencia
Las compuertas motorizadas de control de caudal representan un salto crítico de la intervención manual a la automatización de precisión. Al permitir una regulación exacta de los materiales, mejorar los protocolos de seguridad y reducir drásticamente los costes operativos, apuntalan la eficiencia en sectores que van desde el farmacéutico hasta la industria pesada. A medida que las plantas adopten la digitalización, las compuertas motorizadas servirán cada vez más como nodos ricos en datos en ecosistemas interconectados, convirtiendo el control del flujo en una ventaja estratégica. Invertir hoy en la tecnología de compuertas adecuada no es sólo una mejora operativa; es un compromiso con la resistencia, la sostenibilidad y la excelencia competitiva.
