Válvula de mariposa manual

Categoría

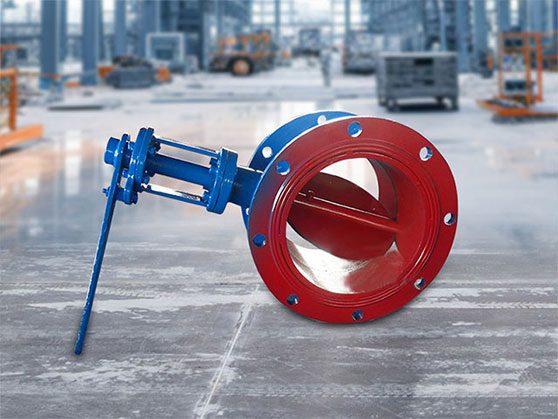

Una válvula de mariposa manual es un dispositivo de control de uso común que regula fácilmente el caudal y la presión de los fluidos. Consta de una placa de mariposa, un asiento de válvula, un volante y otros componentes, lo que facilita su manejo.

Método de accionamiento: Existen dos métodos de accionamiento manual: maneta y turbina. Las válvulas de mariposa accionadas por maneta solo son adecuadas para diámetros inferiores a DN200.

Válvula de mariposa manual

(DN)	Talla
	L	H	H0	A	B	0,6MPa				1,0MPa				1,6MPa
	L	H	H0	A	B	D	D1	D2	Z-①d	D	D1	D2	Z-①d	D	D1	D2	Z-①d
50	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	92.5	258	270	65	160	130	108	4-14	188	145	118	4-18	185	145	118	4-18
80	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	293	270	66	210	170	144	4-18	220	180	166	8-18	220	180	166	8-18
125	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-16
150	140	142.5	336	310	65	285	225	199	8-18	285	240	211	8-22	285	240	211	8-22

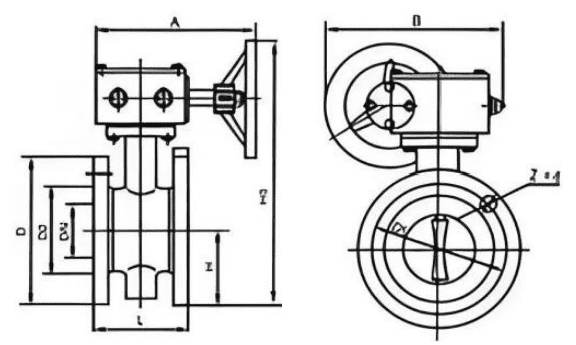

Válvula de mariposa manual accionada por turbina

(DN)	Talla
	L	H	H0	A	B	0,6MPa				1,0MPa				1,6MPa
	L	H	H0	A	B	D	O1	D2	Z-①d	D	01	D2	Z-①d	0	D1	D2	Z-①d
200	152	164	572	270	280	320	260	2S4	8-18	040	295	266	8-22	340	295	266	12-22
250	165	206	646	270	280	375	265	C09	12-18	095	390	319	12-22	405	395	319	12-26
300	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	248	761	380	420	400	445	413	12-22	605	460	429	16-22	S20	470	429	18-26
400	216	289	877	450	470	640	495	463	16-22	665	616	480	16-26	680	626	480	16-30
450	222	320	938	480	490	595	650	518	16-22	615	665	630	20-26	640	685	548	20-30
500	229	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	416	1131	480	490	755	705	667	20-26	760	725	682	20-30	840	770	720	20-36
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	784	24-36
800	470	626	1633	640	660	976	920	878	24-30	1016	950	901	2A-33	102b	950	901	24-39
900	510	585	1665	750	880	1076	1020	978	24-30	1116	1050	1001	28-33	1126	1060	1001	28-39
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1256	1170	1112	28-42
1200	630	755	1995	850	900	1405	1340	129S	32-33	1465	1080	1328	32-39	1486	1390	1328	32-48
1400	710	910	2310	1000	925	1630	660	1610	36-36	1676	1690	1530	06-42	685	1590	1630	36-48
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1916	1820	1760	40-48	1930	1850	1750	40-56
1800	870	1140	2810	1100	980	2045	1970	918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	950	1260	3100	1100	980	2265	2180	2125	48-42	232S	2230	2160	48-48	2345	2230 2160 48-62

Tipo de conexión: Los tipos de conexión comunes para las válvulas de mariposa incluyen el tipo oblea y el tipo brida.

Diferencias entre la válvula de mariposa manual con brida y la válvula de mariposa manual tipo wafer

Método de conexión

Las válvulas de mariposa manuales de brida se conectan mediante bridas, mientras que las válvulas de mariposa manuales de tipo wafer se conectan mediante conexiones wafer. Además, las conexiones de brida son adecuadas para aplicaciones de alta exigencia, como alta temperatura y alta presión. Por otro lado, las conexiones wafer funcionan mejor en situaciones con temperatura y presión limitadas.

Gama aplicable

Las válvulas de mariposa manuales de brida suelen utilizarse en aplicaciones que requieren una gran capacidad de sellado y descarga. En cambio, las válvulas de mariposa manuales de tipo wafer funcionan mejor para el control de fluidos. Estas válvulas destacan en situaciones en las que los requisitos de temperatura y presión son menos estrictos.

Resistencia a las vibraciones

Las válvulas de mariposa manuales tipo wafer tienen una gran resistencia a las vibraciones, lo que las hace especialmente adecuadas para entornos propensos a vibraciones e impactos. En este sentido, las válvulas de mariposa manuales de brida no tienen tan buen rendimiento.

Características principales de las válvulas de mariposa manuales tipo wafer

Las válvulas de mariposa manuales tipo wafer, que utilizan una conexión wafer, tienen las siguientes características:

Instalación sencilla

La conexión de oblea permite una fácil instalación, desmontaje y sustitución. La gran fuerza de sujeción evita que se aflojen debido a las vibraciones de la tubería y a los cambios de temperatura.

Gran resistencia a las vibraciones

Las válvulas de mariposa manuales se utilizan ampliamente en entornos con frecuentes vibraciones, impactos y golpes de ariete, por lo que ofrecen una excelente resistencia a las vibraciones.

Amplia aplicabilidad

Las válvulas de mariposa manuales son adecuadas para controlar fluidos líquidos a baja temperatura y baja presión, así como gases a baja presión.

Aspectos destacados de las válvulas de mariposa con bridas manuales

Las válvulas de mariposa de brida manual, que utilizan conexiones de brida, presentan las siguientes ventajas:

Fácil instalación

Las válvulas de mariposa de brida manual sólo requieren conexiones de brida durante la instalación. En consecuenciaAdemás, eliminan la necesidad de trabajos preparatorios adicionales, lo que ahorra tiempo y costes de mano de obra.

Alto rendimiento de sellado

Estas válvulas ofrecen una excelente capacidad de sellado, lo que las hace adecuadas para aplicaciones de alta exigencia.

Descarga cómoda

Las válvulas de mariposa de brida manual pueden equiparse con instalaciones de descarga fiables, que facilitan la descarga de fluidos a alta temperatura y alta presión.
