Кольцевой тканевый сильфон из алюминиевого сплава - это специализированный пылезащитный и материалопроводящий соединитель, предназначенный для систем загрузки сыпучих материалов (например, цемент, летучая зола, Зерна, химикаты и т.д.). Он отличается износостойкостью, устойчивостью к высоким температурам, отличной герметичностью и гибкостью при расширении/сжатии, что делает его идеальным для динамичных промышленных применений.
Изготовленные из высокопрочного алюминиевого сплава и прочных тканевых или резиновых материалов, они обеспечивают надежную работу в суровых условиях.
Основные характеристики
Кольца из алюминиевого сплава
Легкий, но устойчивый к коррозии, сохраняет структурную целостность при постоянном движении.
Равномерно распределенная поддержка предотвращает разрушение или деформацию.
Прочный гибкий материал
Внутренний слой: Устойчивая к истиранию ткань, полиэстер или силиконовое покрытие (температурный диапазон: -30°C до +200°C).
Внешний слой: Антистатическая и антивозрастная обработка для продления срока службы.
Превосходные характеристики герметизации
Эффективно удерживает пыль, соответствуя экологическим стандартам (например, ISO 14000).
Настраиваемые фланцы (круглые/квадратные) подходят для различных перегружателей сыпучих материалов и разгрузочных отверстий.
Гибкое расширение и сжатие
Степень сжатия до 1:3Приспосабливаясь к вибрации или смещению оборудования.
Простая установка сокращает время простоя.
Широкое применение
Подходит для цементные заводы, электростанции, зерновые силосы и химическая промышленность (например, системы загрузки грузовиков/вагонов).
Технические характеристики
Параметр | Подробности |
Материал | Кольца из алюминиевого сплава + ткань/резина |
Диапазон диаметров | DN100-DN800 (настраивается) |
Температура | -30°C до +200°C |
Давление | От атмосферного до легкого вакуума (-0,05 МПа) |
Длина расширения | Под заказ (обычно 0,5-2 м) |
Соединение | Крепление с помощью фланцев, зажимов или болтов |
Руководство по выбору
Выбирайте материал внутреннего вкладыша в зависимости от типа носителя (требуется термо-/химическая стойкость).
Подтвердите рабочее давление, температуру и частоту движения.
Укажите размеры интерфейса (стандарты фланцев, диаметр) и ограничения по пространству.
Сравнение между телескопическим сильфоном с кольцом из алюминиевого сплава и железным кольцом
1. Существенные различия
Кольцевая ткань из алюминиевого сплава Bellow
Материал каркаса: Кольца или спиральные кольца из алюминиевого сплава (например, 6061, 6063).
Характеристики: Легкий вес, отличная коррозионная стойкость (идеально подходит для влажной/химической среды), но меньшая жаростойкость (обычно ≤200°C).
Приложения: Пищевая, фармацевтическая и электронная промышленность, где вес и коррозионная стойкость имеют решающее значение.
Материал каркаса: Плоские стальные фланцы (оцинкованные или из нержавеющей стали).
Характеристики: Высокая прочность, превосходная термостойкость (оцинкованная сталь ≤300°C, нержавеющая сталь ≤500°C), но более тяжелый вес. Оцинкованная сталь может ржаветь в условиях повышенной влажности.
Приложения: Высокотемпературные выхлопы, сбор промышленной пыли (например, сварочный дым, выбросы котлов) в тяжелой промышленности.
2. Структурный дизайн
Кольца из алюминиевого сплава
Обычно спиральные или разнесенные круговые кольца, встроенные внутрь, обеспечивают гибкое разнонаправленное движение.
Большее расстояние между кольцами уменьшает сопротивление воздушному потоку, но слабее противостоит отрицательному давлению (склонны к разрушению).

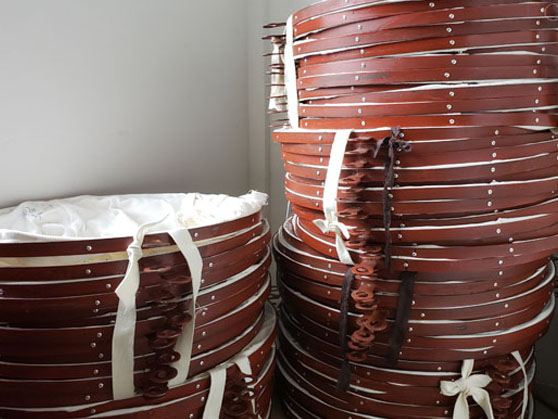

Железные кольца
Плотно расположенные плоские фланцы, обтянутые износостойкой тканью, обеспечивают жесткую опору и высокую устойчивость к отрицательному давлению.
Больший радиус изгиба, подходит для линейных трубопроводов или незначительных смещений, но менее приспособлен для сложных изгибов.
3. Сравнение производительности
Характеристика | Кольцо из алюминиевого сплава ткань Bellow | Железо Кольцо ткань Bellow |
Вес | Свет | Heavy |
Устойчивость к коррозии | Превосходно (антикоррозийная/химическая защита) | Умеренный (оцинкованная поверхность нуждается в уходе) |
Термостойкость | Средняя (≤200°C) | Высокая (нержавеющая сталь до 500°C) |
Сопротивление давлению | Низкий | Высокий (подходит для систем высокого давления/вакуума) |
Гибкость | Высокий (разнонаправленный) | Средний (предпочтительно осевое движение) |
Стоимость | Выше (цена алюминия) | Ниже (оцинкованная сталь экономична) |
4. Руководство по выбору
Выберите кольца из алюминиевого сплава для:
Легкий вес, частые перемещения или агрессивные среды (например, химические заводы, чистые помещения).
Низкие температуры и высокие требования к герметичности.
Выберите Железо Кольца для:
Условия высокой температуры, высокого давления или вакуума (например, котлы, металлургия, горнодобывающая промышленность).
Бюджетные ограничения при контролируемой влажности (оцинкованные требуют периодического ухода).
5. Дополнительные примечания
Варианты ткани: Оба типа могут использовать различные накладки (например, силиконовое стекло, ткань с покрытием из ПТФЭ) в зависимости от совместимости со средой (устойчивость к истиранию/химическим воздействиям).
Установка: Стальные фланцы часто требуют болтовых соединений, в то время как алюминиевые кольца позволяют быстро установить зажим.
Для оптимальной работы и срока службы оцените требования к температуре, давлению, среде и перемещению при выборе материалов и конструкций.
