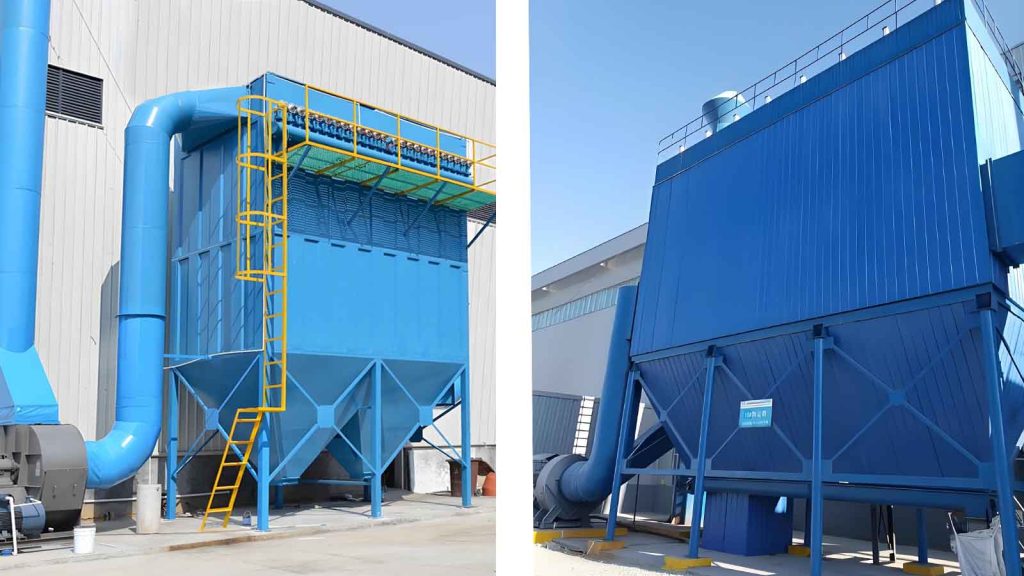

A バグフィルター これは乾式集塵装置です。微細で乾燥した非繊維状の粉塵を捕捉するのに適しています。フィルターバッグは、織物フィルタークロスまたは不織布フェルトで作られています。これらのバッグは、繊維織物のろ過効果を利用して、粉塵を含んだガスをろ過します。 粉塵を含んだガスがバッグ式集塵機に入ると、大きくて重い粉塵粒子は重力によって沈降します。それらはホッパーに落下します。その後、より微細な粉塵を含むガスがフィルター材を通過します。粉塵は捕捉され、ガスは浄化されます。.
選考基準
バグフィルターの処理風量とは、単位時間あたりに浄化できるガスの量を指します。この処理風量に基づいて、バグフィルターの設計または選定を行う必要があります。一般的に、指定された処理風量を超えて運転させないでください。そうしないと、フィルターバッグが詰まりやすくなります。その結果、フィルターバッグの寿命が短くなり、圧力損失が大幅に上昇します。 また、集塵効率も低下します。しかし、一方で、処理風量を過大に設定することも避けてください。設備投資や設置面積が増加するだけでなく、資源の浪費となり、エネルギー効率も悪くなります。.
適切な風量を選ぶ際は、多くの場合、プロセス条件や経験に基づいて決定されます。吸込ダスト濃度は、以下の要因に直接影響を与えます：
圧力損失と洗浄サイクル
吸込濃度が上昇すると、同じフィルター面積でもほこりがより早く堆積します。その結果、圧力損失が増加します。そのため、バッグの清掃頻度を高める必要があります。.操作方法
バグ式集塵機には、正圧方式と負圧方式の2つの運転方式があります。ファンの摩耗を抑えるため、吸込側の粉塵濃度が高い場合は、正圧方式を使用しないでください。.予備集塵の必要性
「前段集塵」とは、集塵機の吸込口の手前に別の集塵装置を設置することを指します。これは「一次集塵」とも呼ばれます。.フィルターバッグとハウジングの摩耗
粉塵の研磨性が強い場合、摩耗量は粉塵濃度に比例します。.灰排出装置の排出能力
灰排出装置は、集塵された粉塵をすべて処理できなければなりません。粉塵の総量は、吸込粉塵濃度と空気量の積に等しくなります。.
排気口の粉塵濃度
排気口での粉塵濃度は、集塵機の排出濃度です。これは、吸気口での濃度と同様に表されます。この排出濃度は、地域の環境規制やユーザーの要求を満たす必要があります。一般的に、バグフィルター式集塵機では、50mg/Nm³未満の排出濃度を達成することができます。.
動作温度
バグ式集塵機の場合、動作温度は2つの要因によって決まります。第一に、フィルター材が耐えられる最高温度に依存します。第二に、ガス温度は露点以上でなければなりません。.
現在、多くのシステムではガラス繊維製のフィルター材が使用されています。その最高使用温度は280°Cに達します。これより高温のガスは冷却する必要があります。逆に、露点以下のガスは加熱する必要があります。.
バッグの破損
損傷した袋からサンプルを採取し、分析を行いました。その結果、損傷していない部分の通気性、破裂強度、および引張強度は、許容範囲内であることが判明しました。また、損傷箇所はほぼ例外なく袋の開口部から20～40cmの位置にあることも分かりました。さらに、摩耗は内側から始まっていたことが確認されました。.
主な原因は、逆送風システムに関連していることが判明しました。第一に、逆送風ノズルの位置がずれており、送風が偏っていました。第二に、逆送風用の圧縮空気圧が高すぎました。.
送風システムを改造することも可能でした。しかし、これには多額の費用がかかり、時間もかかります。通常のメンテナンス期間内には完了できませんでした。検討の結果、バッグに内袋を追加することに決定しました。この方法はシンプルで簡単、かつ低コストです。.
逆送空気の圧力を0.25～0.35 MPaに調整してください。この圧力であれば、バッグからほこりを除去するのに十分です。圧力が高すぎると、バッグの寿命を縮める原因となります。集塵器の両端の圧力差に基づいて圧力を調整してください。圧力差は所定の範囲内（設計圧力差＜1700 Pa）に保つようにしてください。.
送風パルスの幅を150msから250msに調整してください。これにより、送風力が弱まり、袋の摩耗が軽減されます。.
圧縮空気不足によるトリップ
汚れた圧縮空気の影響で、油水分離器（エアタンクとリフトバルブの間）のフィルターエレメントが詰まってしまいました。.
長期間の使用により、リフトバルブのシールが摩耗しました。これにより、圧縮空気の漏れや供給不足が発生しました。.
ソリューション
2台目の油水分離器を設置します。これで、1台が稼働している間、もう1台は待機状態となります。フィルターエレメントが汚れた際は、待機中のユニットに切り替えて、汚れた方を洗浄します。.
リフトバルブのシールを速やかに交換するほか、以下の手順を行ってください。リフトバルブへの空気供給圧力を0.25～0.5 MPaに調整してください。すべてのリフトバルブが規定時間内に作動することを確認してください。 過度な圧力はシリンダーシールの劣化を招くため、避けてください。漏れがひどくなった場合は、圧力をわずかに上げても構いません。また、油水分離器から十分に油が供給されていることを確認してください。油の供給量は低すぎないようにしてください。さらに、リフトシリンダーのバルブステムに潤滑グリースを塗布してください。.
この集塵機は、負圧または正圧下で動作可能です。その基本構造は変わりません。集塵効率は99.81%を超えます。浄化されたガスの粉塵濃度は100mg/m³未満です。寒冷地や露点以下のガスを使用する場合は、断熱材と加熱装置を追加してください。また、筐体の改造が必要になる場合もあります。.
この集塵機は、チェーン駆動システムとパルス弁で構成されています。逆気流洗浄には高圧ファンを採用しています。この設計は、空気源の条件に制限されません。逆気流洗浄の自動制御に抵抗を利用することで、省エネを実現し、フィルターバッグの寿命を延ばします。 寒冷地では屋内への設置が可能です。その他の地域では、屋外への設置も可能です。本装置は、機械、鋳造、鉱業、冶金、建材、穀物、化学工業などの分野で広く使用されています。.
