O transportador deslizante de ar trata-se de um equipamento essencial de transporte pneumático amplamente utilizado para o transporte de materiais em pó nas linhas de produção de clínquer. Caracterizado por uma estrutura simples, manutenção prática e desempenho de transporte estável, é frequentemente utilizado no transporte de mistura de matérias-primas, cimento e outros pós secos. Na operação industrial real, o tecido do deslizador pneumático, enquanto componente vulnerável do transportador de deslizador pneumático, sofre frequentemente de abrasão, danos e rasgos, resultando em paragens não planeadas, produção contínua instável e aumento dos custos de operação e manutenção. Com base nas condições de funcionamento e no mecanismo de avaria dos transportadores de deslizamento pneumático, o presente artigo analisa sistematicamente os principais problemas operacionais e propõe medidas técnicas abrangentes de otimização. Ao melhorar o estado de tensão do tecido para escorregas insufláveis, ao eliminar os riscos decorrentes do desgaste e ao otimizar a estrutura de vedação e fixação do equipamento, a vida útil global do transportador de deslizamento pneumático é efetivamente prolongada. Este estudo constitui uma referência técnica fiável para o funcionamento estável e a longo prazo dos equipamentos de transporte de pó na indústria cimenteira.
0 Visão geral do equipamento e problemas operacionais comuns
0.1 O que é um transportador pneumático?

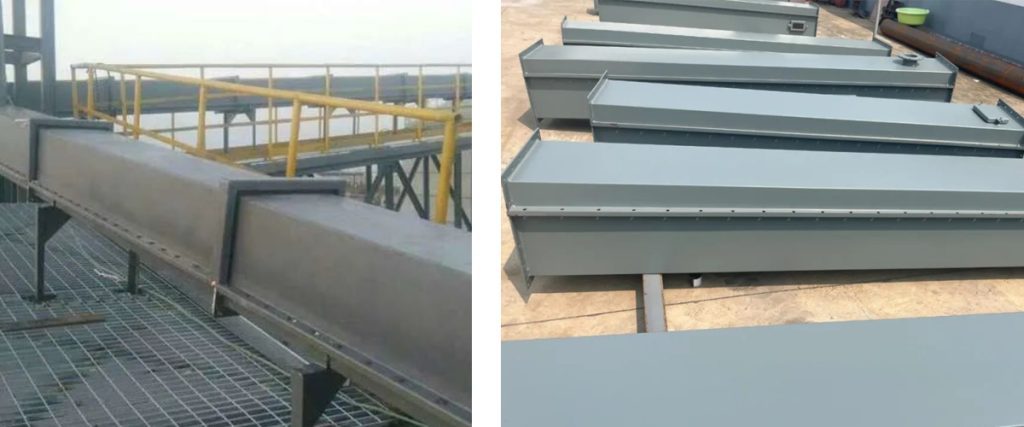

Um transportador pneumático de deslizamento é um dispositivo de transporte pneumático de baixa pressão, especialmente concebido para materiais em pó secos e que não formam grumos. É amplamente utilizado na produção de cimento, no processamento de clínquer, em centrais elétricas e na indústria química. O equipamento é composto por invólucros superiores e inferiores em aço, tecido respirável para o canal de deslizamento pneumático, malha de filtragem, condutas de alimentação de ar e sopradores Roots. Com uma estrutura de instalação inclinada e sem peças mecânicas rotativas, tais como engrenagens ou correntes, o transportador de deslizamento pneumático constitui o equipamento de transporte contínuo de pós mais comum e essencial, figurando entre os dispositivos de transporte industrial mais pesquisados nas bases de dados globais de equipamentos.
0.2 Princípio de funcionamento dos transportadores pneumáticos
O princípio de funcionamento fundamental de um transportador de deslizamento pneumático consiste na fluidização do material + transporte por gravidade. A estrutura do equipamento está dividida numa câmara superior para o material e numa câmara inferior de ar, isoladas por um tecido de deslizamento pneumático de elevada permeabilidade. O ar de alta pressão e baixa velocidade gerado pelo soprador Roots penetra uniformemente no tecido do deslizador pneumático, fluidizando os materiais em pó no interior da câmara de material e convertendo o pó sólido num estado semelhante ao de um fluido. Graças ao ângulo de instalação inclinado de 6° a 10°, os materiais fluidizados deslizam continuamente para baixo sob a ação combinada da gravidade e do impulso do fluxo de ar, permitindo um transporte de material estável e uniforme. O excesso de ar é descarregado através da porta de escape, garantindo um transporte totalmente fechado e isento de poeira.
0.3 Principais vantagens e condições de aplicação dos transportadores pneumáticos
Enquanto solução comum para o transporte de pós, o transportador pneumático possui vantagens notáveis, incluindo uma estrutura mecânica simples, excelente estanqueidade, funcionamento silencioso, baixo consumo de energia e baixo custo de manutenção. Permite um ajuste flexível da direção de transporte, alimentação multiponto e descarga multiponto, adaptando-se plenamente à produção industrial contínua. Este equipamento é aplicável apenas a materiais em pó secos, não podendo processar materiais húmidos, aglomerados ou com granulometria grossa. A pressão de ar de trabalho padrão varia entre 0,02 MPa e 0,06 MPa, sendo altamente adequada para o transporte de farinha de matéria-prima, cimento em pó e escória em pó, o que o torna um dispositivo de apoio indispensável para as linhas de produção de clínquer.
1 Introdução
Nos sistemas modernos de produção de clínquer de cimento, transportadores de corrediça de ar são fundamentais para o transporte de materiais em pó em ambiente selado. Graças à ausência de peças rotativas, ao baixo consumo de energia, à elevada estanqueidade e à facilidade de operação, são amplamente utilizados no transporte e na distribuição uniforme de farinha de matérias-primas, cimento e micropó de escória. Teoricamente, os transportadores de deslizamento pneumático têm uma longa vida útil devido à ausência de desgaste da transmissão mecânica. No entanto, na produção prática, múltiplos fatores adversos — incluindo um fornecimento de ar desequilibrado, um projeto estrutural defeituoso, condições de trabalho variáveis do material e processos de instalação não normalizados — causam danos frequentes ao componente central mais vulnerável — o tecido para escorregas insufláveis. Falhas comuns, tais como perfurações, rasgos, delaminação e obstruções, conduzem a uma redução da eficiência de transporte e a paragens frequentes do equipamento. Estes problemas não só aumentam os custos de substituição do equipamento e a intensidade da manutenção manual, como também provocam uma dosagem irregular da mistura bruta, desestabilizando o processo de calcinação do clínquer e reduzindo a qualidade do produto final. Para resolver o problema comum da curta vida útil dos transportadores industriais de deslizamento pneumático, este artigo combina os mecanismos de funcionamento do equipamento com temas industriais de elevado volume de pesquisa, analisa sistematicamente as causas típicas das avarias e propõe um conjunto completo de esquemas de otimização estrutural e de manutenção operacional. A investigação visa prolongar a vida útil detransportadores de corrediça de ar através da otimização do projeto, da melhoria dos processos e da manutenção padronizada, proporcionando orientações técnicas práticas para o funcionamento estável a longo prazo de equipamentos semelhantes de transporte de pó.
1.1 Avarias comuns nos transportadores pneumáticos
De acordo com dados globais de pesquisa sobre equipamentos industriais e estatísticas de operação no local, as avarias nos transportadores pneumáticos são classificadas principalmente em quatro tipos de elevada frequência, que constituem também as principais preocupações do pessoal de manutenção industrial. Em primeiro lugar, o desgaste rápido e os danos no tecido do transportador pneumático, incluindo perfurações locais, rasgos nas bordas e quebra de fibras, o que constitui a principal causa de paragem do equipamento. Em segundo lugar, o transporte deficiente de material e o bloqueio por pó, geralmente causados por pressão de ar desequilibrada, permeabilidade reduzida do tecido ao ar e bloqueio da câmara de ar. Em terceiro lugar, a fuga de material e a emissão de poeira, resultantes de falhas na vedação das extremidades, vedação danificada dos orifícios dos parafusos e encaixe solto do invólucro. Em quarto lugar, a sobrecarga do soprador Roots e o ruído anormal, desencadeados pela pressão de ar desequilibrada de uma única corrediça e por condutas de ar obstruídas, o que provoca facilmente a avaria do soprador e a paragem da produção. Estas avarias são mutuamente interligadas; pequenos riscos ocultos não tratados desencadearão falhas em cascata nos equipamentos e encurtarão significativamente a vida útil global dos transportadores de corrediça pneumática.
1.2 Orientações para a manutenção diária dos transportadores pneumáticos
A manutenção diária inadequada é um fator determinante que conduz ao envelhecimento prematuro dos transportadores pneumáticos. Uma manutenção diária padronizada pode reduzir eficazmente o desgaste do equipamento na sua origem. As principais especificações de manutenção são as seguintes: em primeiro lugar, inspecione e calibre regularmente a pressão e o volume de ar do soprador Roots, monitorize os parâmetros de funcionamento das condutas e válvulas de fornecimento de ar e ajuste os ramos de ar desequilibrados para evitar sobrecargas locais no fluxo de ar. Em segundo lugar, limpe periodicamente as impurezas na câmara de ar e na malha do filtro para evitar a aglomeração do material, o bloqueio dos poros do tecido e a redução da permeabilidade ao ar. Em terceiro lugar, verifique regularmente o aperto das placas de pressão nas extremidades e dos parafusos de fixação, e substitua as fitas de vedação e juntas envelhecidas para eliminar fugas de ar e de material. Em quarto lugar, controle rigorosamente a qualidade dos materiais recebidos e impeça que pós húmidos e propensos a aglomerar-se entrem no transportador, a fim de evitar o desgaste agravado e o bloqueio do tecido da rampa de ar. Em quinto lugar, reduza as operações frequentes de arranque e paragem do equipamento, mantenha condições de transporte estáveis e atenue o desgaste por fadiga causado pela vibração de alta frequência do tecido da rampa de ar.
2 Problemas operacionais fundamentais e mecanismo de avaria dos transportadores pneumáticos
2.1 Desequilíbrio na pressão e no volume do ar, causando danos locais por impacto do ar
Vários grupos de transportadores pneumáticos na linha de produção partilham um único soprador Roots para o fornecimento de ar. Devido às limitações impostas pela precisão de usinagem das condutas anulares de fornecimento de ar e pela posição de instalação do soprador, a conduta anular de ar não consegue assegurar um fornecimento de ar uniforme e conforme as normas. Isto conduz a diferenças significativas na pressão e no volume de ar entre os transportadores pneumáticos paralelos. Os transportadores pneumáticos próximos do soprador recebem pressão e volume de ar excessivos, enquanto os mais distantes sofrem de um fornecimento de ar insuficiente. A secção frontal de cada transportador pneumático é sujeita a um impacto concentrado e forte do fluxo de ar. A erosão direta a longo prazo causada pelo fluxo de ar a alta pressão provoca perfurações locais, delaminação e quebra das fibras do tecido do deslizador pneumático, o que constitui a principal causa de falha prematura do tecido. Entretanto, a pressão de ar desequilibrada perturba a estabilidade geral do transporte e agrava o desgaste global do equipamento.
2.2 Desgaste linear causado pelo atrito da carcaça e pela aglomeração do material
Sob um fluxo contínuo de ar a alta pressão, o tecido do deslizador de ar gera micro-vibrações lineares de alta frequência para cima e para baixo, produzindo um deslocamento relativo entre o tecido e as conchas de aço superior e inferior. A superfície dura das carcaças roça continuamente o tecido, resultando em rasgos lineares regulares e abrasão ao longo da zona de contacto. Além disso, a farinha em bruto que entra tem uma determinada temperatura e arrefece durante o transporte pneumático, causando um ligeiro aglomeramento do material. O pó aglomerado adere ao tecido da rampa de ar, bloqueando os poros respiráveis e reduzindo a eficiência de fluidização do material. Isto aumenta ainda mais a amplitude da vibração e o deslocamento do tecido, formando um ciclo vicioso de “permeabilidade ao ar reduzida – vibração intensificada – desgaste agravado” e acelerando o envelhecimento e a falha do tecido.
2.3 Estrutura de fixação terminal defeituosa que provoca o rasgamento das bordas e o bloqueio da câmara de ar
O tecido do canal de ar é fixado por compressão com parafusos entre as conchas superior e inferior. A largura reduzida do transportador resulta numa área de tensão reduzida e numa elevada pressão unitária em ambas as extremidades, excedendo largamente a tensão longitudinal, o que provoca facilmente rasgos nas bordas e danos no tecido. Além disso, existem folgas entre a extremidade dianteira do deslizador pneumático e o alimentador, permitindo que a farinha crua fina penetre na câmara de ar e provoque o bloqueio dos condutos. As câmaras de ar bloqueadas reduzem a eficiência da ventilação, perturbam o equilíbrio do fluxo de ar e agravam ainda mais o desequilíbrio local de tensão do tecido do deslizador pneumático. Uma vez que o tecido do deslizador pneumático é um componente integral, é necessária a sua substituição total, mesmo que apenas as extremidades estejam danificadas, o que acarreta elevados custos de manutenção. Além disso, as placas de pressão originais, de largura reduzida, apresentam fraca estabilidade de fixação e são propensas a afrouxar-se durante o funcionamento a longo prazo, agravando o desgaste das extremidades.
2.4 O usinagem inadequada dos orifícios dos parafusos reduz a resistência global do tecido
O processo de maquinagem dos orifícios dos parafusos determina diretamente a vida útil do tecido da corrediça pneumática. A perfuração mecânica corta à força as fibras do tecido, causando a sua quebra localizada. Sob tensão de funcionamento, as fibras partidas irão soltar-se e alargar os orifícios dos parafusos, prejudicando a integridade do tecido. Em contrapartida, a perfuração a quente com aço redondo evita o afrouxamento das fibras, mas o processo requer um controlo preciso. Temperaturas, ângulos ou forças inadequados formarão protuberâncias duras em torno dos orifícios, criando ângulos mortos na vedação. Estes defeitos prejudicam a estanqueidade da câmara de ar, provocam fugas de pressão de ar e um transporte instável, e aceleram indiretamente o desgaste e o envelhecimento do equipamento.
3 medidas de otimização para prolongar a vida útil do transportador pneumático
3.1 Otimizar a estrutura do canal de ar para equilibrar a pressão do ar e evitar o impacto direto do ar
Para resolver o problema do fluxo de ar concentrado a alta pressão que desgasta o tecido da rampa de ar da secção frontal, os defletores de ar simples tradicionais são eliminados e é adotada uma transformação estruturada do desvio do ar, com vista a eliminar de forma definitiva o desgaste por impacto. Em primeiro lugar, ajuste o ângulo do tubo de alimentação de ar, alterando o ângulo vertical de 90° entre o tubo e a carcaça inferior para 75°, de modo a permitir um desvio preliminar do fluxo de ar e evitar o sopro direto na vertical. Em segundo lugar, instale um tubo guia de ar de três vias com 1 metro acima da entrada de ar da câmara de ar, com múltiplas saídas de ar diferenciadas nas paredes superior e laterais, combinadas com placas guia de ar a 45°. Este projeto altera a direção do fluxo de ar, fazendo com que o ar de alta pressão flua paralelamente à superfície do tecido e reduzindo significativamente a força de impacto direto. Em terceiro lugar, a estrutura de orientação do ar distribui 60% a 70% do volume total de ar pelas secções central e traseira do transportador, equilibrando a pressão e o volume globais do ar, eliminando a sobrecarga local do fluxo de ar e protegendo eficazmente o tecido vulnerável da rampa de ar da secção frontal.
3.2 Otimizar a estrutura de encaixe e filtragem para eliminar o desgaste causado pelo atrito e pela aglomeração
Com o objetivo de combater o desgaste linear causado pelo atrito das conchas e pela aglomeração do material, são realizadas melhorias abrangentes no processo de funcionamento, no isolamento estrutural e na otimização das tensões. Em primeiro lugar, estabilizar o processo de funcionamento, reduzir as operações frequentes de arranque, paragem e comutação, manter uma temperatura interna constante do transportador, evitar o arrefecimento rápido e a aglomeração da farinha em bruto, bem como reduzir a aderência e o bloqueio do material. Em segundo lugar, adicionam-se tiras de borracha de vedação de 2 mm entre o tecido do deslizador de ar e as carcaças de aço, a fim de alcançar um isolamento completo e eliminar o desgaste por atrito intenso. Aplica-se uma pré-tensão razoável durante a instalação do tecido para o tensionar e reduzir a amplitude de vibração e o deslocamento relativo sob ar a alta pressão. Em terceiro lugar, otimize a estrutura da malha do filtro, mantendo o desempenho original de filtragem no centro, ao mesmo tempo que reduz o diâmetro das malhas nas bordas e aumenta o espaçamento entre as malhas. Isto reduz a pressão do ar nas bordas, equilibra a tensão global do tecido e evita o desgaste por sobrecarga local.
3.3 Otimizar a vedação das extremidades e a estrutura de fixação para eliminar fugas nas aberturas e rasgos nas bordas
Com o objetivo de evitar danos nas extremidades, fugas de material pelas aberturas e o bloqueio das câmaras de ar nos transportadores de deslizamento pneumático, a estrutura de fixação e vedação das extremidades foi otimizada. Em primeiro lugar, alarga-se o comprimento de sobreposição das extremidades dianteira e traseira do tecido do deslizador pneumático até à posição do alimentador, realizando-se uma fixação secundária através das placas de pressão do alimentador, de modo a reforçar a estabilidade da fixação nas extremidades. Em segundo lugar, substitua as placas de pressão estreitas originais por placas de pressão de grande largura, de modo a aumentar a área de tensão, reduzir a pressão unitária, evitar a concentração de tensões e o rasgamento das bordas, e alcançar um encaixe perfeito para eliminar as folgas do equipamento. Em terceiro lugar, instalem juntas de borracha de grande área entre as placas de pressão e o tecido para amortecer a tensão de compressão, reduzir os danos causados pela extrusão e pelo atrito, impedir completamente que os materiais penetrem na câmara de ar e garantir condutas de ar desobstruídas e um fluxo de ar estável.
3.4 Padronizar o processo de maquinagem dos orifícios dos parafusos para equilibrar a resistência do tecido e a estanqueidade ao ar
Com base nas vantagens e desvantagens comparativas de dois métodos de usinagem de orifícios para parafusos, optou-se pela perfuração a quente a alta temperatura, que foi padronizada para equilibrar a resistência estrutural do tecido da corrediça de ar e a estanqueidade do equipamento. Substitua a perfuração mecânica pela perfuração a quente com uma haste de aço a alta temperatura, a fim de evitar a quebra das fibras e falhas decorrentes de fios soltos. Entretanto, foram elaboradas especificações operacionais normalizadas para controlar com precisão a temperatura de aquecimento, o ângulo e a força de perfuração, evitando orifícios demasiado grandes, demasiado pequenos ou protuberantes e eliminando ângulos mortos na vedação. O processo normalizado mantém a integridade das fibras do tecido e melhora a durabilidade, garantindo simultaneamente a estanqueidade da câmara de ar e uma pressão de ar de funcionamento estável, evitando falhas secundárias do equipamento causadas por uma vedação deficiente.
4 Conclusão
As principais causas de envelhecimento dos transportadores pneumáticos incluem o impacto de um fluxo de ar desequilibrado, o desgaste por atrito estrutural, deficiências nas estruturas de vedação e fixação e processos de maquinagem não normalizados. Estes problemas, que se sobrepõem, aceleram o envelhecimento e a avaria do tecido do transportador pneumático e limitam a vida útil global do equipamento. As medidas de otimização, que incluem a melhoria da estrutura de orientação do ar, a transformação do isolamento contra o atrito, o reforço da vedação nas extremidades e o processamento padronizado dos orifícios dos parafusos, podem eliminar eficazmente os riscos ocultos de desgaste, equilibrar a tensão no equipamento e estabilizar as condições de funcionamento. Após a transformação técnica, a frequência de falhas relacionadas com perfurações, rasgos e obstruções no tecido é significativamente reduzida, e a vida útil dos transportadores pneumáticos é quase duplicada. Os resultados da investigação reduzem eficazmente os custos de substituição do equipamento e a intensidade da manutenção manual, estabilizam a qualidade do transporte de pó e da calcinação do clínquer e proporcionam benefícios económicos notáveis e valor em termos de segurança da produção para as empresas de produção de cimento e clínquer.
